Kontakt zur Außenwelt - Frontend

Auch wenn die differentielle oder auch symmetrisch genannte Signalübertragung die bessere Wahl ist, so ist sie im HiFi-Bereich nicht sehr verbreitet. Um hier kompatibel zu bleiben ist es sinnvoll die Eingangsstufe des Verstärkers so zu gestalten dass beides möglich ist. Die Lösung ist recht simpel wenn man sich darauf beschränkt nur eine Leitung anzuschließen, denn dann kann auch ein Umschalter entfallen.

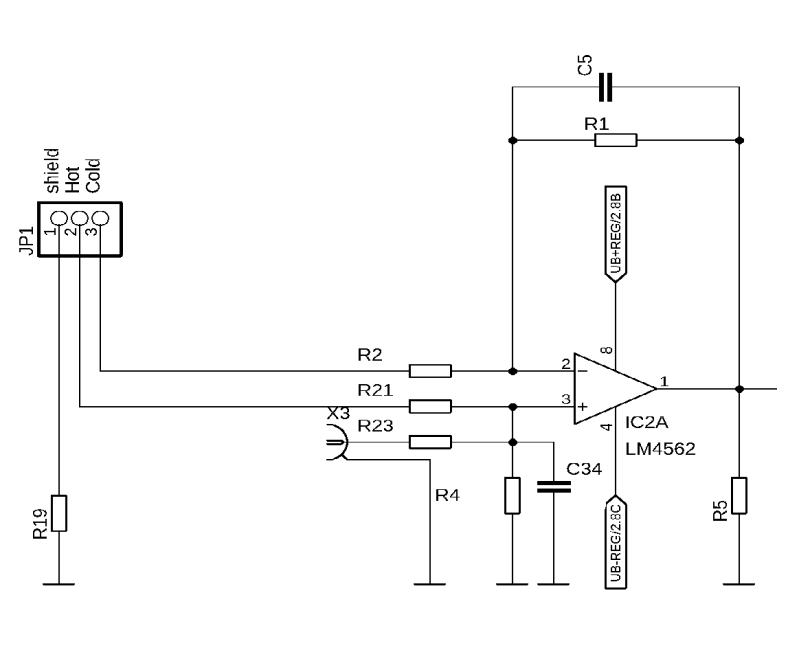

Die differentielle Beschaltung der Eingangsstufe ist klassisch ausgeführt und bildet aus dem differentiellen Signal (Hot/Cold) die Summe die dann am Ausgang des Operationsverstärkers ansteht.

Wird stattdessen an X3 ein Signal angeschlossen arbeitet der Operationsverstärker als Spannungsfolger. Dabei ist es sinnvoll R23 niederohmig zu dimensionieren, da er mit R4 einen Spannungsteiler bildet.
